GeoMation 鉄筋出来形自動検測システムの導入事例

ドーピー建設工業株式会社様

背景

配筋検査は完全に人手だった

営業統括部 技術計画部課長
後出 寛 氏

札幌市に本社を置くドーピー建設工業株式会社は、プレストレストコンクリート（PC）専門の建設会社として、全国各地でPC橋の建設に携わっています。PCに限らず、鉄筋コンクリートに所定の強度を持たせるには、鉄筋を正しい位置に配置することが不可欠。それを担保するために行われるのが、コンクリートを流し込む前に鉄筋の配置（配筋）をチェックする配筋検査です。

ただ、その作業は完全に人手によって行われていました。

「配筋をチェックするには、何人かの熟練者が屋外の現場で準備、計測、写真撮影、片付けといった作業をしなければなりません。また、事務所に戻ってからも、写真整理や調書作成などのデスクワークが必要です。しかし、建設業界では特に若い人が不足しており、少ない人数で対応できるように省人化と生産性向上が求められていました」（後出氏）

そこで、ドーピー建設工業は、中日本高速道路株式会社（NEXCO中日本）名古屋支社発注の東海環状自動車道におけるPC橋を建設する際に、ICTを活用した配筋検査の効率化について具体的な検討を始めました。

取り組み

鉄筋出来形計測と調書作成の自動化

生産統括部 工事部
遠藤 吏 氏

「われわれが探したのは、鉄筋出来形計測と調書の作成を自動化でき、仕事の省力化、合理化が図れる製品でした」（後出氏）

製品選定を始めた同社が選んだのが、日立ソリューションズの「GeoMation 鉄筋出来形自動検測システム（以下、鉄筋出来形自動検測システム）」です。基本的な要件を満たしていたことにくわえ、鉄筋径やかぶり厚も計測可能であることが採用の決め手となりました。

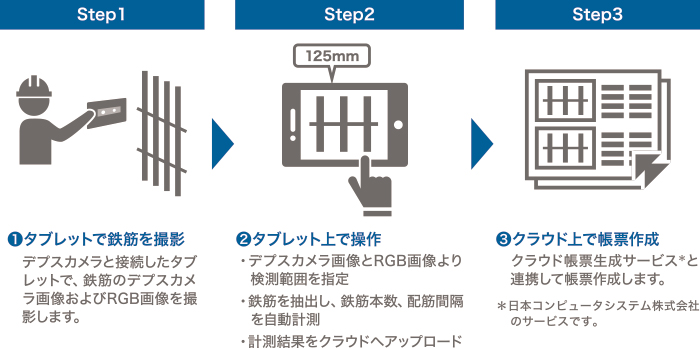

導入にあたっては、まず、赤外線で物体までの距離を取得するデプスカメラとAndroidタブレットを購入。次に「鉄筋出来形自動検測システム」の使用ライセンスをサブスクリプション方式で契約して、2023年8月からPC橋の建設現場で使い始めました。

「若い職員2人に使い方を教え、鉄筋組立て完了ごとに計測をしています。簡単な操作マニュアルのようなものは作りましたが、配筋検査そのものの業務プロセスは変えていません」（後出氏）

慣れるまでに少し時間はかかったとは言いますが、実際に計測作業を行っている遠藤氏は「使い方を習得してしまえば従来よりも簡単です」と微笑みます。

効果

作業時間の短縮と属人化の解消に成功

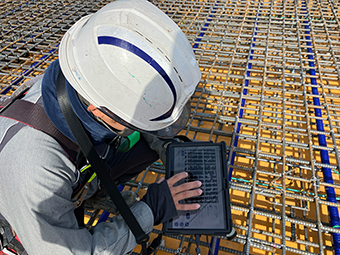

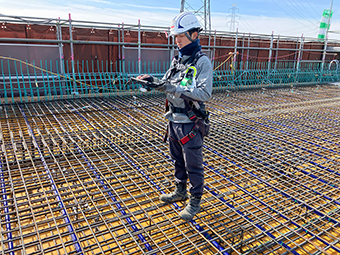

「鉄筋出来形自動検測システム」を使い始めたことによって、ドーピー建設工業では配筋検査作業の効率が徐々に高まっています。計測時の作業は、1.5m程度の距離からデプスカメラとタブレットで撮影するだけです。現場を大きく片付ける必要はなく、準備時間がほとんどかからないのが利点です。また、工事写真を貼った調書はクラウドで自動的に作成されるため、事務所に戻ってからのデスクワーク時間も短くなりました。

「個人的な印象では、すでに1/5程度は作業時間が短縮されている感じですね。今後運用を含めた改善を取り入れて、1/2、2/3と段階的に作業時間短縮をめざしていきたいです」（後出氏）

また、計測や調書作成が自動化されたので、配筋検査の作業は熟練者でなくてもできるようになりました。その結果、一部の熟練者にだけ大きな業務負荷がかかる属人化の問題も解消へと向かうはずです。柔軟な人員配置が可能となることによって、2024年4月からの残業時間上限規制にも対応しやすくなります。

「撮影時に気を付けなければならないのは、カメラの高さと鉄筋までの距離や、その場所の明るさなどですね。それでも、3枚も撮れば自然に体得できると思います」（遠藤氏）

展望

今後のPC橋建設案件での活用も構想に

東海環状自動車道で配筋検査の自動化を成し遂げたドーピー建設工業は、その体験をもとに、今後のPC橋建設案件でも「鉄筋出来形自動検測システム」を積極的に活用したいと考えています。

「精度が高いことは確認できましたし、誰が撮っても同じ結果になることは一番望ましいところです。工事の省力化を図るため、今後のPC橋建設案件でも利用する可能性は十分にあります」（後出氏）

発注者に遠隔から検査結果を確認してもらうことについても、実現可能性を含めて調査中です。Web会議システムの画面共有機能を介すことで、遠隔からでもリアルタイムで検査結果を確認できるようになり、検査時の負荷軽減が見込めます。

「建設業界でも、効率化や生産性向上をめざす取り組みが盛んになりました。日立ソリューションズには、建設業界を支援するソリューションでわれわれを支えていってくれることを期待します」（遠藤氏）

働き方改革の一環として、建設業界においても残業時間の上限規制が厳しくなりました。働き手の確保が難しくなっていることもあって、手作業を自動化・効率化することは喫緊の課題です。日立ソリューションズは、そのための製品・サービスを取り揃え、建設業界を支援してまいります。

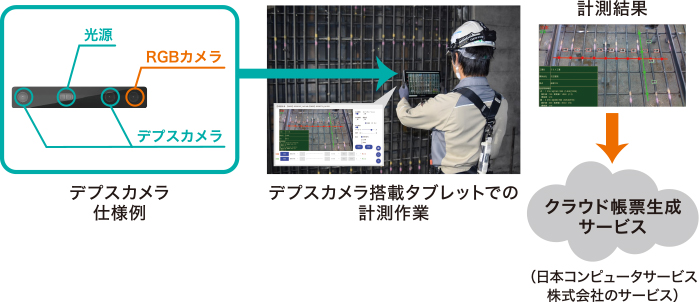

デプスカメラによる撮影で配筋検査を自動化

• RGBとデプスの2カメラの画像から鉄筋本数、配筋間隔を自動計測
• 計測結果と画像をクラウド上に保存し、それらのデータをもとに調書などの帳票類を自動的に作成
• Web会議システムと画面共有すれば遠隔からの検査結果確認にも対応可能
