販売終了製品
ArrayAGシリーズ
ArrayAG1000は、ArrayAGシリーズのエントリモデルです。最大同時接続ユーザー数300で、小規模システム向けに低コストかつ セキュアにリモートアクセスを実現します。

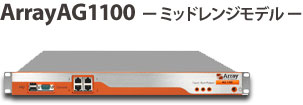

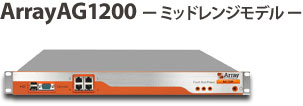

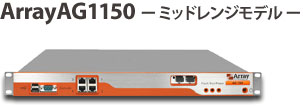

ArrayAG1100/1150/1200は、ArrayAGシリーズのミッドレンジモデルです。1Uの スタイリッシュなボディに多彩な機能を搭載。中・大規模システム向けの セキュアアクセスを実現します。

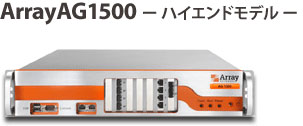

ArrayAG1500/1600は、ArrayAGシリーズのハイエンドモデルです。 冗長化電源を搭載し、大規模システム向けのより信頼性の高いシステムを提供します。
仕様
| 機種名 |
Array
AG1000 |
Array
AG1100 |
Array
AG1150 |
Array
AG1200 |
Array
AG1500 |
Array
AG1600 |
| 標準同時接続ユーザー数 |
25 / 50 / 100 |
100 |
300 |
500 |
1,000 |
2,500 |
| 最大同時接続ユーザー数 |
300 |
3,000 |
10,000 |
25,000 |
72,000 |
128,000 |
| 登録可能ユーザー数 |
10,000 |
200,000 |
500,000 |
| スループット |
100 Mbps |
400 Mbps |
800 Mbps |
1,600 Mbps |
3,200 Mbps |
| 標準仮想ポータル数 |
5 |
| 最大仮想ポータル数 |
10 |
50 |
256 |
| 冗長化構成 |
○ |
| ネットワークI/F |
10/100/1000 x 4 |
標準構成：10/100/1000 x 4
オプション：1GbE Fiber x 2
（工場出荷時オプション） |
標準構成：10/100/1000 x 4
オプション：
1GbE Fiber x 4
10GbE Fiber x 2
（工場出荷時オプション） |
| 外部認証サーバー連携 |
LDAP , Radius , SecurID , ActiveDirectory , SecureMatrix など |
| コンソールポート |
DB9-Serial |
| 電源仕様 |
100-240 VAC,6.0-3.0 A,
47-63 Hz自動 |
シングル電源：
100-240VAC,6.0-3.0 A, 47-63 Hz 自動
デュアル電源：
100-240VAC,2.0-4.0 A, 47-63 Hz 自動 |
100-240 VAC, 8.5 A,
47-63 Hz 自動 |
| 冗長化電源ユニット |
N/A |
工場出荷時オプション |
標準装備 |
| 外形寸法（W×D×H）[mm] |
432 x 381 x 44 |
標準電源：432 x 381 x 44
冗長化電源：432 x 505 x 44 |
432 x 572 x 88 |
| 重量[kg] |
6.2 |
標準電源：6.2
冗長化電源：7.8 |
12.7 |
| 動作温度 |
0℃～45℃ |
| 動作湿度 |
0%～90%（結露しないこと） |
補足説明
- 登録可能ユーザー数はArray機器本体に登録可能なユーザー数です。各機器の上限を越える場合は外部認証との連携により拡張可能です。
- 製品の性能値は最適な条件下において測定されたものです。そのため、実際のシステムでの性能を保障するものではありません。
- 厳密な性能要件がある場合には、当社評価機を借用いただき、検証/評価の上で機種選定いただけますようお願い致します。
ArrayAPVx600シリーズ
ArrayAPVシリーズのエントリモデルです。1Uのコンパクトな筐体に機能とパフォーマンスを凝縮。

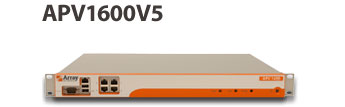

ArrayAPVシリーズのエントリモデルです。1Uのコンパクトな筐体に機能とパフォーマンスを凝縮。
ArrayAPVシリーズのミッドレンジモデルです。1Uの筐体でオプションにより電源冗長化が選択可能です。
ArrayAPVシリーズのミッドレンジモデルです。1Uの筐体でオプションにより電源冗長化が選択可能です。さらに、10GbEポートの搭載も可能です。
ArrayAPVシリーズのミッドレンジモデルです。1Uの筐体で電源冗長化を標準装備し、高い秒間リクエスト処理を行います。 さらに、10GEthernetポートを標準で備え、ミッドレンジながら高いスループットを実現しています。

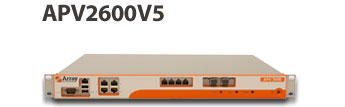

ArrayAPVシリーズのミッドレンジモデルです。1Uの筐体で電源冗長化を標準装備し、高い秒間リクエスト処理を行います。 さらに、10GEthernetポートを標準で備え、ミッドレンジながら高いスループットを実現しています。

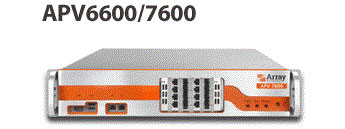

ArrayAPVシリーズのハイエンドモデルです。冗長化電源を標準搭載し、高い秒間リクエスト処理、大量のTCP同時接続をサポートいたします。
特に高信頼性や高性能を要求される、大規模システム向けモデルです。

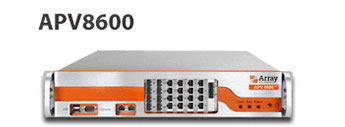

冗長化電源を搭載し、高い秒間リクエスト処理、大量のTCP同時接続をサポート。特に高信頼性や高性能を要求される、大規模システム向けモデル。

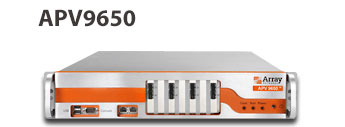

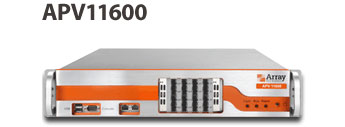

ArrayAPVシリーズのフラッグシップモデルです。
10GEthernetポートを標準で備え、業界最高クラスの140Gbpsものスループットを実現しています。
仕様
１．APV1600、APV1600V5、APV2600、APV2600V5仕様
ハードウェア構成
| 機種名 |
Array
APV1600 |
Array
APV1600V5 |
Array
APV2600 |
Array
APV2600V5 |
ネットワーク
インタフェース |
1GbE Copper |
4 |
4 |
8 |
4 + 4
（オプション） |
4 |
8 |
4 |
8 |
| 1GbE Fiber |
N/A |
N/A |
2
（オプション） |
2
（オプション） |
2 |
N/A |
| 10GbE Fiber |
N/A |
N/A |
N/A |
N/A |
2 |
| コンソールポート |
DB-9 Serial×1 |
| 冗長化電源 |
N/A |
工場出荷時オプション |
パフォーマンス
| 機種名 |
Array
APV1600 |
Array
APV1600V5 |
Array
APV2600 |
Array
APV2600V5 |
| システムスループット[Gbps] |
2.5 |
3.5 |
5 |
9 |
18 |
SSLトランザクション/秒
（RSA 2,048bit） |
2,000 |
2,000（※） |
2,800 / 5,500 |
2,800 / 5,500 |
| SSLスループット[Gbps] |
1 |
1.5（※） |
2.4 / 3.0 |
2.5 / 5.0 |
機能
| 機種名 |
Array
APV1600 |
Array
APV1600V5 |
Array
APV2600 |
Array
APV2600V5 |
| 標準装備機能 |
サーバ負荷分散、ハードウェアSSLアクセラレーション、
スクリプトヘルスチェック、リバースキャッシュ、高速フェイルオーバー、
TCPセッション集約、HTTPコンテンツ圧縮、タグVLAN、
リンクアグリゲーション、回線負荷分散（LLB）、帯域制御（QoS）、
ダイナミックルーティング、パケットフィルタリング、TCPセッション同期、
IPv6対応ほか |
| オプション機能 |
グローバルサーバー負荷分散（GSLB） |
| ハードウェアSSLアクセラレーション |
○ |
オプション |
○ |
| IPv6対応 |
○ |
| 日本語WebUI |
○ |
| 仮想サーバー（VIP）数 |
2,000 |
| 負荷分散実サーバー数 |
4,000 |
| 最大冗長化可能台数 |
32 |
サイズ、重量、電源環境の特性
| 機種名 |
Array
APV1600 |
Array
APV1600V5 |
Array
APV2600 |
Array
APV2600V5 |
外形寸法
（W×D×H）[mm] |
432×381×44 |
432×381×44
432×505×44（冗長化電源搭載時） |
| 重量[kg] |
6.2 |
6.2 |
6.2
7.8（冗長化電源搭載時） |
| 電気仕様 |
90～264VAC，3-6A，47-63Hz 自動 |
100～240VAC，4-8A，50-60Hz 自動 |
90～264VAC，3-6A / 4-8A（冗長化電源搭載時），47-63Hz 自動 |
100～240VAC，4-8A，50-60Hz 自動 |
| 消費電力[W] |
115 |
125 |
143 |
130 |
| 発熱量[BTU/Hour] |
393 |
429 |
491 |
447 |
| 動作温度 |
0℃～45℃ |
| 動作湿度 |
0～90%、結露しないこと |
- ※ハードウェアSSL アクセラレーターオプション搭載時の性能値です。
２．APV3600、APV3650、APV6600、APV7600、APV8600、APV9650、APV11600仕様
ハードウェア構成
| 機種名 |
Array
APV3600 |
Array
APV3650 |
Array
APV6600 |
Array
APV7600 |
Array
APV8600 |
Array
APV9650 |
Array
APV11600 |
ネットワーク
インタフェース |
1GbE Copper |
8 |
16 |
8
（オプション） |
16 |
N/A |
N/A |
| 1GbE Fiber |
4 |
4
（オプション） |
N/A |
4 |
N/A |
N/A |
| 10GbE Fiber |
2 |
2 + 2
（オプション） |
8 + 8
（オプション） / 4
（オプション） |
N/A |
8 |
8 + 8
（オプション） |
| コンソールポート |
DB-9 Serial×1 |
| 冗長化電源 |
標準搭載 |
パフォーマンス
| 機種名 |
Array
APV3600 |
Array
APV3650 |
Array
APV6600 |
Array
APV7600 |
Array
APV8600 |
Array
APV9650 |
Array
APV11600 |
| システムスループット[Gbps] |
20 |
30 |
35 |
80 |
24 |
60 |
140 |
SSLトランザクション/秒
（RSA 2,048bit） |
25,000 |
35,000/
70,000 |
9,000 |
70,000 |
| SSLスループット[Gbps] |
15 |
20 |
20 / 45 |
- |
- |
50 |
機能
| 機種名 |
Array
APV3600 |
Array
APV3650 |
Array
APV6600 |
Array
APV7600 |
Array
APV8600 |
Array
APV9650 |
Array
APV11600 |
| 標準装備機能 |
サーバ負荷分散、ハードウェアSSLアクセラレーション、スクリプトヘルスチェック、
リバースキャッシュ、高速フェイルオーバー、TCPセッション集約、HTTPコンテンツ圧縮、
タグVLAN、リンクアグリゲーション、回線負荷分散（LLB）、帯域制御（QoS）、
ダイナミックルーティング、パケットフィルタリング、TCPセッション同期、IPv6対応ほか |
| オプション機能 |
グローバルサーバー負荷分散（GSLB） |
| ハードウェアSSLアクセラレーション |
○ |
| IPv6対応 |
○ |
| 日本語WebUI |
○ |
| 仮想サーバー（VIP）数 |
2,000 |
| 負荷分散実サーバー数 |
4,000 |
| 最大冗長化可能台数 |
32 |
サイズ、重量、電源環境の特性
| 機種名 |
Array
APV3600 |
Array
APV3650 |
Array
APV6600 |
Array
APV7600 |
Array
APV8600 |
Array
APV9650 |
Array
APV11600 |
外形寸法
（W×D×H）[mm] |
432×505×44 |
432×572×88 |
432×572×89 |
432×572×88 |
432×572×89 |
| 重量[kg] |
6.2 |
12.7 |
| 電気仕様 |
100～264VAC，4-8A，47-63Hz 自動 |
90～264VAC，8.5A，47-63Hz 自動 |
90～264VAC，5-10A，47-63Hz 自動 |
90～264VAC，4.0-8.5A，47～63Hz 自動 |
90～246VAC，8.5A，47-63Hz 自動 |
90～264VAC，5-10A，47-63Hz 自動 |
| 消費電力[W] |
212 |
221 |
264 |
196 |
369 |
398 |
389 |
| 発熱量[BTU/Hour] |
726 |
756 |
908 |
673 |
1,265 |
1,367 |
1,162 |
| 動作温度 |
0℃～45℃ |
| 動作湿度 |
0～90%、結露しないこと |
ご注意
製品の性能値は、最適な条件下において測定されたものです。そのため、現実のシステム条件の下での性能を保障するものではありません。
厳格な性能要件がある場合には当社評価機を借用いただき、検証/評価の上で機種選定いただけますようお願い致します。
ArrayAPVx200シリーズ仕様
ArrayAPV1200/2200/3200
1Uのスタイリッシュな筐体に機能とパフォーマンスを凝縮。
ArrayAPV5200
冗長化電源を搭載し、高い秒間リクエスト処理、大量のTCP同時接続をサポート。特に高信頼性や高性能を要求される、大規模システム向けモデル。
仕様
| 機種名 |
ArrayAPV1200 |
ArrayAPV2200 |
ArrayAPV3200 |
ArrayAPV5200 |
| 標準装備機能 |
サーバー負荷分散（SLB）, ハードウェアSSLアクセラレーター（*1）, キャッシュ機能, セッション集約機能,コンテンツ圧縮（*2）, タグVLAN |
| オプション機能 |
Link Load Balance, Global Server Load Balance, Traffic Shaping Management, Dynamic Routing |
| ネットワークIF |
10/100/1000×4 |
10/100/1000×4
（オプション選択可）（*3） |
10/100/1000×4
（オプション選択可）（*4） |
10/100/1000×4
（オプション選択可）（*5） |
| 実メモリー容量 |
1GB |
2GB |
4GB |
| TCP同時接続数（装置全体） |
500,000 |
1,000,000 |
2,000,000 |
| 新HTTP接続数/秒 |
20,000 |
50,000 |
100,000 |
| SSLトランザクション/秒 |
3,000 |
4,400 |
10,000 |
10,000 |
| クラスタ可能台数 |
2 |
32 |
| 外形寸法（W×D×H）[mm] |
432×381×44（1U） |
432×597×89（2U） |
| 重量[kg] |
6.4 |
13.6 |
| コンソールポート |
DB9 Serial （RS232) Port |
| 動作温度、動作湿度 |
温度:0～40℃、湿度:0～90%（結露しないこと） |
| 使用電源 |
100VAC, 47～63Hz, Auto-Ranging |
100VAC, 47～63Hz, Full Range Input |
| 電源冗長化 |
－ |
標準装備 |
（*1）SSL機能を搭載したモデル（AppVelocity-S）での機能となります。SSLなしのモデル（AppVelocity）では、SSL機能が利用できません。
（*2）ソフトウェアでの圧縮となります。APV2200/3200/5200では別途オプションで、ハードウェア圧縮も搭載可能です。ただし、ハードウェア圧縮オプションはAPV2200/3200のSSL機能を搭載したモデル（AppVelocity-S）には追加できません。
（*3）ArrayAPV2200のネットワークI/Fは、1000Base-SX×2を増設することも可能です（工場出荷時オプション）。
（*4）ArrayAPV3200のネットワークI/Fは、1000Base-SX×2を増設することも可能です（工場出荷時オプション）。
（*5）ArrayAPV5200のネットワークI/Fは、下記のいずれかのパターンで増設することも可能です（工場出荷時オプション）。
1. 1000Base-SX×2
2. 10Gig Eth Fiber×2
3. 10/100/1000 Copper×4
4. 1000Base-SX×4
5. 10/100/1000 Copper×4 + 1000Base-SX×2
6. 10/100/1000 Copper×4 + 10Gig Eth Fiber×2
ArraySPXx800
ArraySPX1800 ー エントリモデル ー
ArraySPX1800は、ArraySPXシリーズのエントリモデルです。最大同時接続ユーザー数100で、小規模システム向けに低コストかつセキュアにリモートアクセスを実現します。
ArraySPX2800/4800 ー ミッドレンジモデル ー
ArraySPX2800/4800は、ArraySPXシリーズのミッドレンジモデルです。1Uのスタイリッシュなボディに多彩な機能を搭載。中・大規模システム向けのセキュアアクセスを実現します。
ArraySPX5800/6800 ー ハイエンドモデル ー
ArraySPX5800/6800は、ArraySPXシリーズのハイエンドモデルです。冗長化電源を搭載し、大規模システム向けのより信頼性の高いシステムを提供します。
仕様
| 機種名 |
Array
SPX1800 |
Array
SPX2800 |
Array
SPX4800 |
Array
SPX5800 |
Array
SPX6800 |
| 機能エディション |
Value Edition |
※Value EditionはSPX1800のみの機能エディションとなります。 |
| DesktopDirect Edition,AccessDirect Edition,SiteDirect Edition |
| ネットワークIF |
10/100/1000×4 |
10/100/1000×4
（オプション選択可）（*1） |
10/100/1000×4
（オプション選択可）（*2） |
| スループット |
100Mbps |
200Mbps |
400Mbps |
850Mbps |
| 認証サーバー連携 |
LDAP, Radius, SecurID, Active Directory, SecureMatrix など |
| 同時接続ユーザー数 |
10～100 |
10～1,200 |
10～6,000 |
10～12,000 |
10～64,000 |
SiteDirect Peer
接続数 |
5 |
5～50 |
5～250 |
| 最大仮想サイト数 |
5 |
50 |
256 |
| クラスタ可能台数 |
2 |
32 |
| コンソールポート |
DB9 Serial （RS232） Port |
| 外形寸法（W×D×H）[mm] |
431.8 x 381 x 44.45（1U） |
431.8 x 546.1 x 88.9（2U） |
| 重量[kg] |
6.2 |
12.7 |
| 動作温度、動作湿度 |
動作温度：0℃～40℃、動作湿度：0%～90%（結露しないこと） |
| 使用電源 |
100VAC, 47～63Hz 自動 |
100VAC, 47～63Hz 自動 |
| 電源冗長化 |
－ |
2重化電源 標準装備 |
（*1）ArraySPX5800のネットワークIFは、10/100/1000×2 + 1000Base-SX×2の構成も選択可能です（工場出荷時オプション）。
（*2）ArraySPX6800のネットワークIFは、10/100/1000×2 + 1000Base-SX×2または10/100/1000×2 + 10GbE×2の構成も選択可能です（工場出荷時オプション）。
